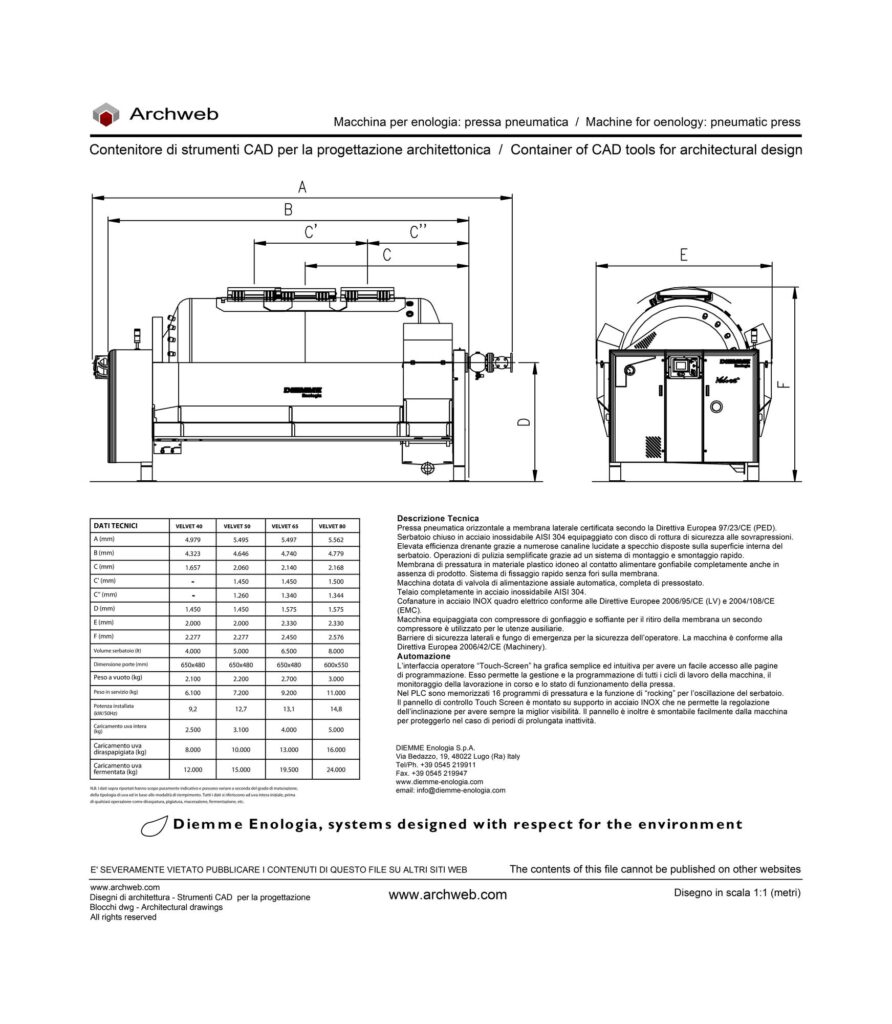

FASE 4 Pressa pneumatica 01

File dwg in scala 1:100 (metri)

DIEMME Enologia S.p.A. Via Bedazzo, 19 - 48022 Lugo (Ra) Italy
Contacts: Tel. +39 0545 219911 - Fax. +39 0545 33002
email: [email protected]

FASE 4 Pressa pneumatica 01

Descrizione Tecnica
Pressa pneumatica orizzontale a membrana laterale certificata secondo la Direttiva Europea 97/23/CE (PED).
Serbatoio chiuso in acciaio inossidabile AISI 304 equipaggiato con disco di rottura di sicurezza alle sovrapressioni.
Elevata efficienza drenante grazie a numerose canaline lucidate a specchio disposte sulla superficie interna del serbatoio. Operazioni di pulizia semplificate grazie ad un sistema di montaggio e smontaggio rapido.
Membrana di pressatura in materiale plastico idoneo al contatto alimentare gonfiabile completamente anche in assenza di prodotto. Sistema di fissaggio rapido senza fori sulla membrana.
Macchina dotata di valvola di alimentazione assiale automatica, completa di pressostato.
Telaio completamente in acciaio inossidabile AISI 304.
Cofanature in acciaio INOX; quadro elettrico conforme alle Direttive Europee 2006/95/CE (LV) e 2004/108/CE (EMC).
Macchina equipaggiata con compressore di gonfiaggio e soffiante per il ritiro della membrana; un secondo compressore è utilizzato per le utenze ausiliarie.
Barriere di sicurezza laterali e fungo di emergenza per la sicurezza dell’operatore. La macchina è conforme alla Direttiva Europea 2006/42/CE (Machinery).

Automazione
L’interfaccia operatore “Touch-Screen” ha grafica semplice ed intuitiva per avere un facile accesso alle pagine di programmazione. Esso permette la gestione e la programmazione di tutti i cicli di lavoro della macchina, il monitoraggio della lavorazione in corso e lo stato di funzionamento della pressa.
Nel PLC sono memorizzati 16 programmi di pressatura e la funzione di “rocking” per l’oscillazione del serbatoio.
Il pannello di controllo Touch Screen è montato su supporto in acciaio INOX che ne permette la regolazione dell’inclinazione per avere sempre la miglior visibilità. Il pannello è inoltre è smontabile facilmente dalla macchina per proteggerlo nel caso di periodi di prolungata inattività.
