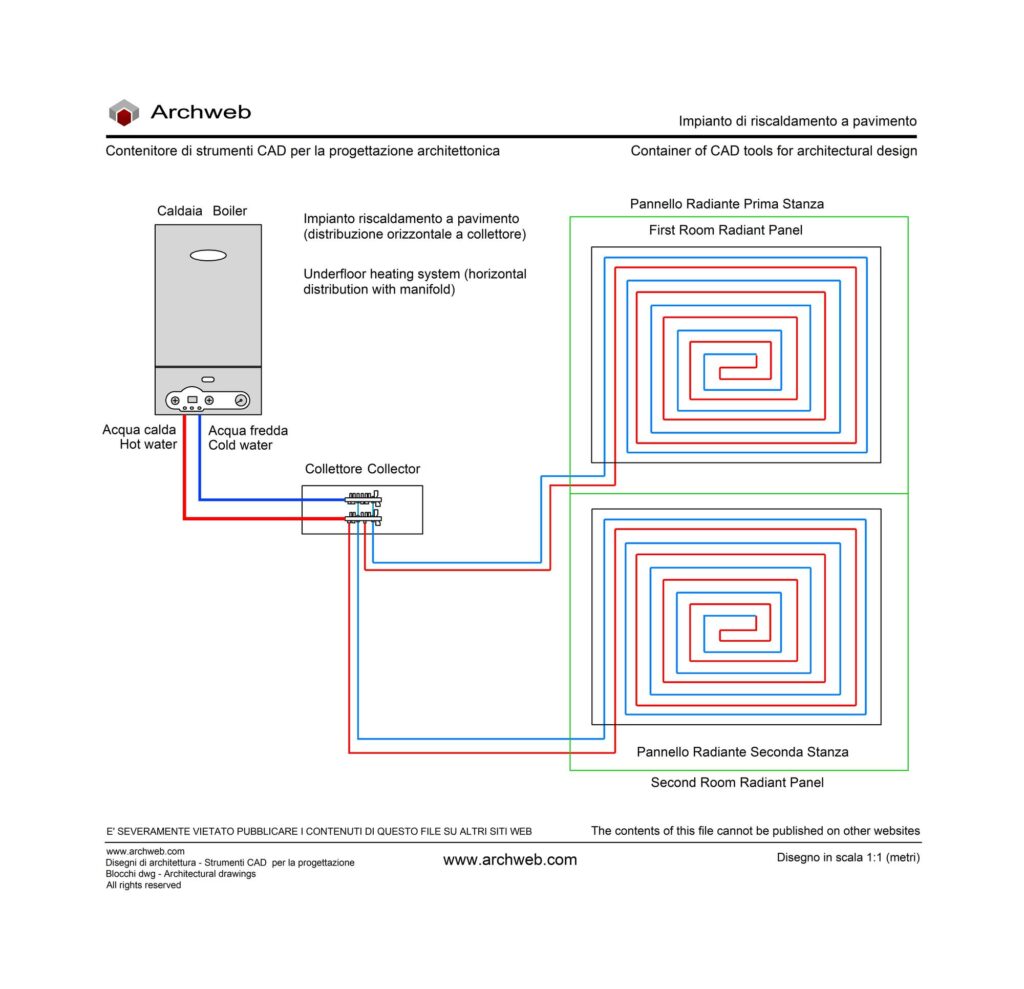

Riscaldamento a pavimento 02

Scala 1:100 (metri)

Sistemi idronici
I sistemi idronici utilizzano acqua o una miscela di acqua e antigelo come il glicole propilenico come fluido termovettore a "circuito chiuso" che viene fatto ricircolare tra il pavimento e la caldaia.

Sono disponibili vari tipi di tubi specifici per sistemi di riscaldamento e raffreddamento a pavimento idronici e sono generalmente realizzati in polietilene, inclusi PEX, PEX-Al-PEX e PERT. I materiali più vecchi come il polibutilene (PB) e i tubi in rame o acciaio sono ancora utilizzati in alcuni luoghi o per applicazioni specializzate.

I sistemi idronici richiedono progettisti e artigiani esperti che abbiano familiarità con caldaie, circolatori, controlli, pressioni dei fluidi e temperatura.
Fonte:  Wikipedia…>>
