Sezione solai acciaio 03
Sezione in scala 1:100
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

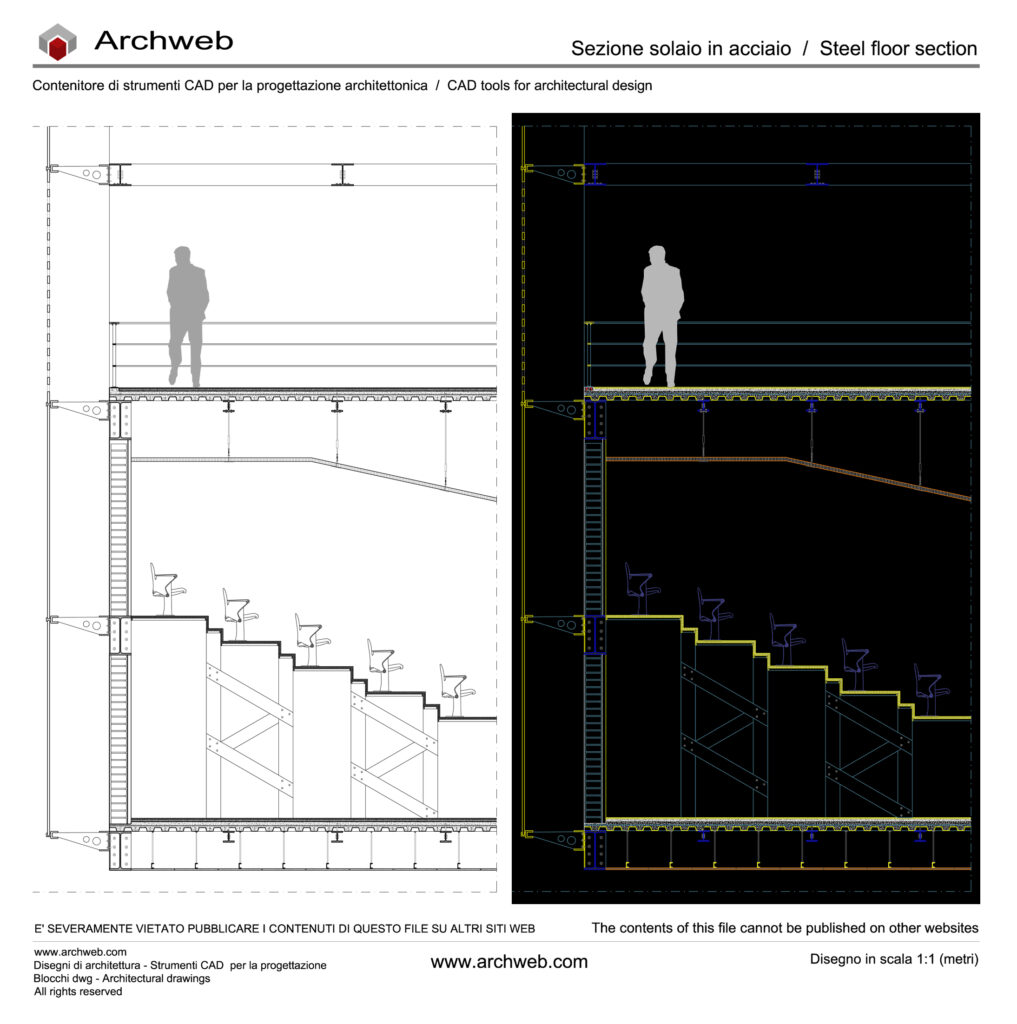

Sezione verticale di un ipotetico edificio auditorium o sala conferenze. La struttura dei solai è in acciaio con travi, lamiera grecata e getto di calcestruzzo di completamento. La parete è rivestita con pannelli in lamiera forata fissata alla struttura con mensole di acciaio. Dettaglio del controsoffitto.
La struttura portante della gradonata è in legno lamellare.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100. Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che potete trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti registrati cliccando sul pulsante “Scarica DWG”
