Sezione strada sampietrini
File dwg in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

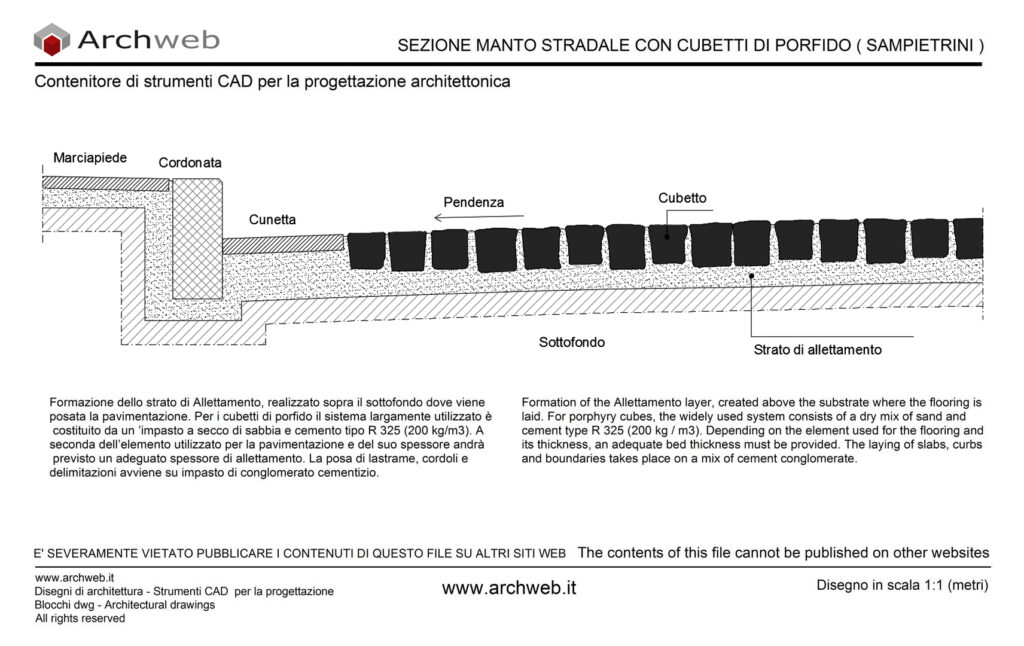

Sezione strada sampietrini
Il disegno è una sezione del manto stradale formata da cubetti di porfido, meglio conosciuti come sampietrini. I cubetti sono poggiati su uno strato di allettamento, la posa degli stessi avviene su un impasto di conglomerato cementizio. Il tipo di pavimentazione formato dai sampietrini è un’ottima alternativa a tipologie di pavimentazioni più moderne, è ideale per centri storici, caratterizzandoli con un segno tradizionale.
Formazione dello strato di Allettamento, realizzato sopra il sottofondo dove viene posata la pavimentazione. Per i cubetti di porfido il sistema largamente utilizzato è costituito da un’impasto a secco di sabbia e cemento tipo R 325 (200 kg/m3). A seconda dell’elemento utilizzato per la pavimentazione e del suo spessore andrà previsto un adeguato spessore di allettamento. La posa di lastrame, cordoli e delimitazioni avviene su impasto di conglomerato cementizio.
