Installazione curtain wall

Supporti di ancoraggio e considerazioni progettuali

Il curtain wall (facciata continua) è un sistema di rivestimento delle pareti esterne di un edificio, che non è portante e viene ancorato alla struttura principale dell'edificio.

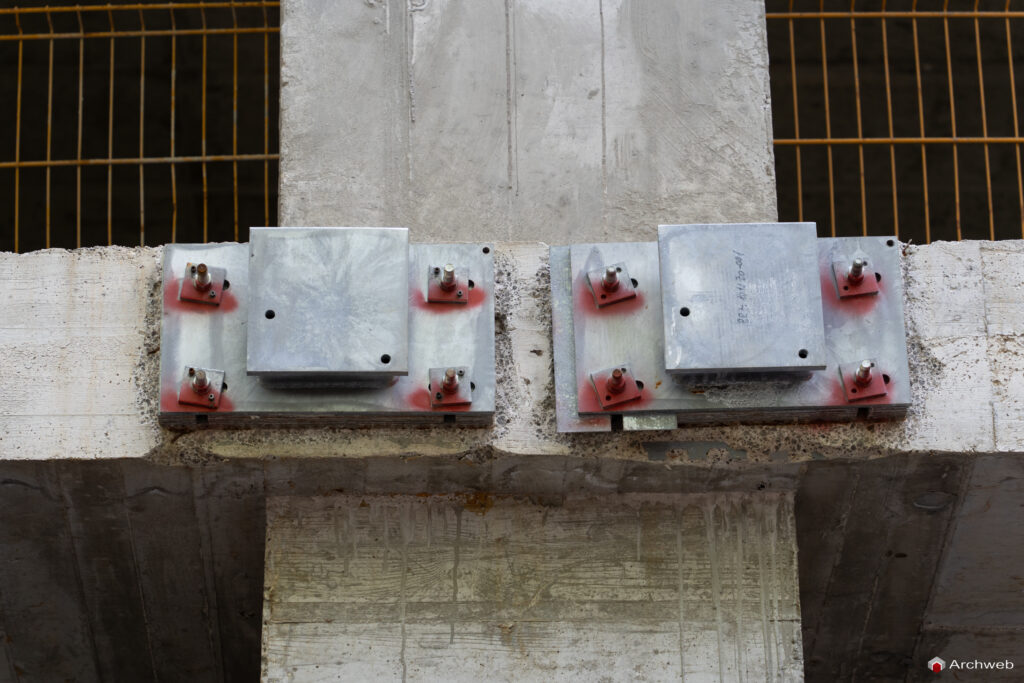

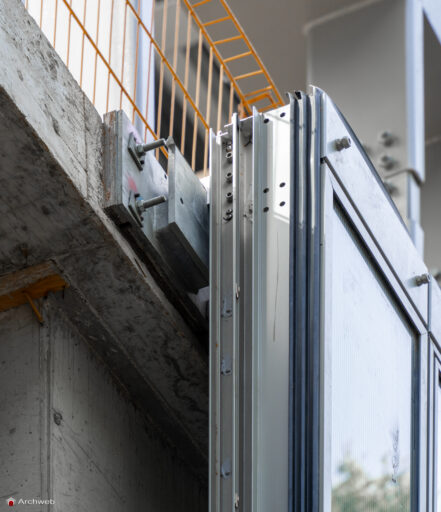

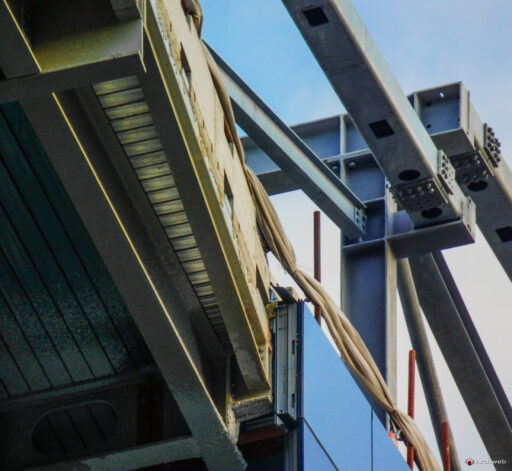

Nel sistema curtain-wall sono utilizzati supporti in acciaio per fissare gli elementi di facciate continue in modo veloce e sicuro alla struttura portante.
I supporti per l'ancoraggio sono essenziali per garantire la stabilità e la sicurezza del curtain-wall.

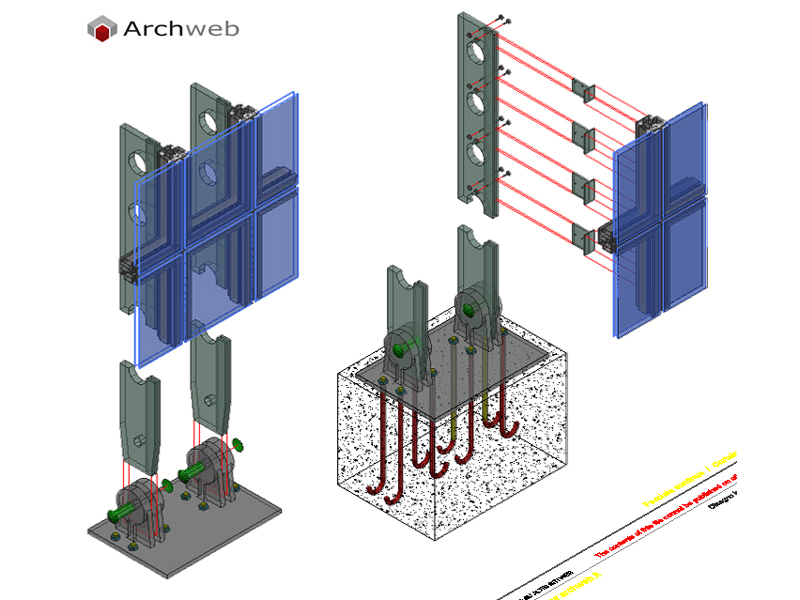

Esistono diverse tipologie di supporti che consentono l'ancoraggio sia sulla parte superiore che sul bordo della struttura in cemento armato o acciaio. I supporti sono regolabili per compensare in cantiere le tolleranze.
Ecco una panoramica dei principali tipi di supporti utilizzati:

Staffe di Ancoraggio:

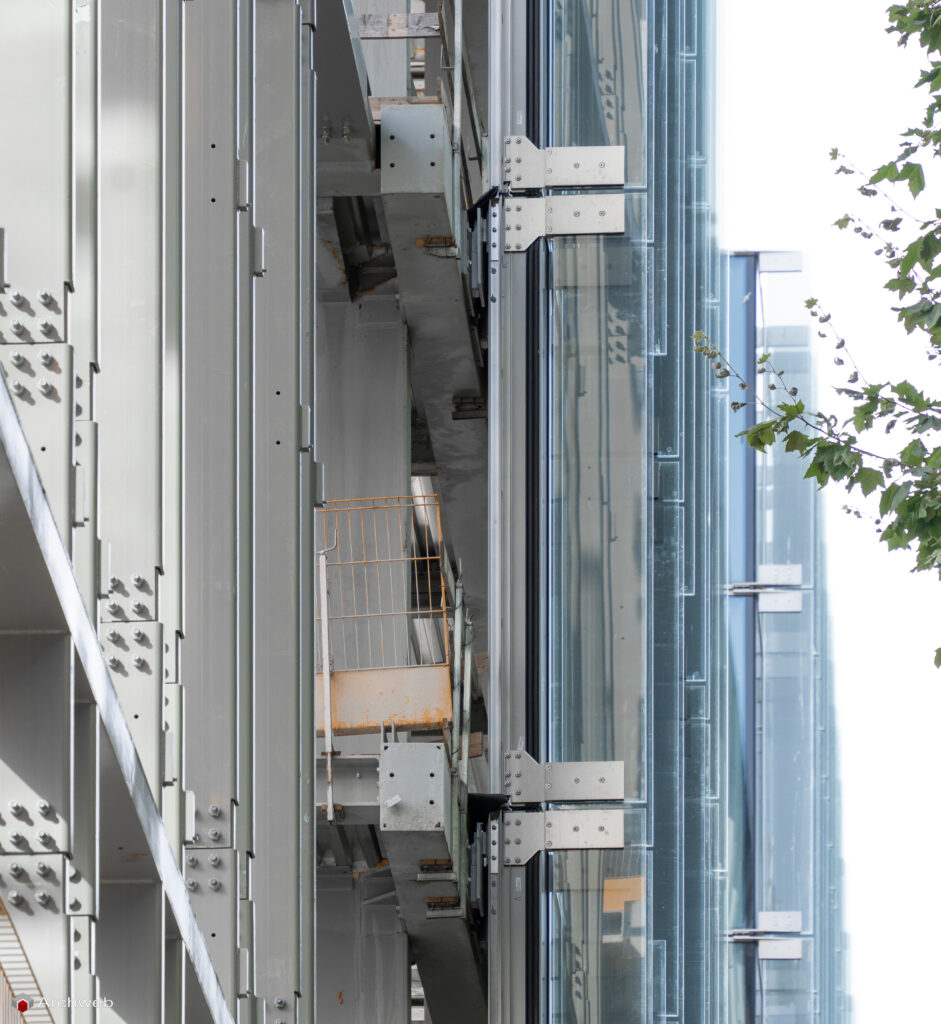

Staffe a "T" o a "L": Utilizzate per collegare i pannelli del curtain wall alla struttura dell'edificio. Sono spesso realizzate in acciaio inossidabile o alluminio per resistere alla corrosione.
Staffe Regolabili: Permettono aggiustamenti in cantiere per garantire un allineamento preciso dei pannelli. Sono essenziali per compensare eventuali irregolarità nella costruzione.

Ganci e Fissaggi Puntuali:

Ganci a Filo: Utilizzati per sostenere pannelli in vetro o altri materiali leggeri. Offrono un aspetto pulito e minimalista.
Fissaggi Puntuali con Boccole: Utilizzati principalmente per vetro strutturale. Questi fissaggi consentono una distribuzione uniforme del carico e una finitura estetica senza telai visibili.

Profili di Supporto:

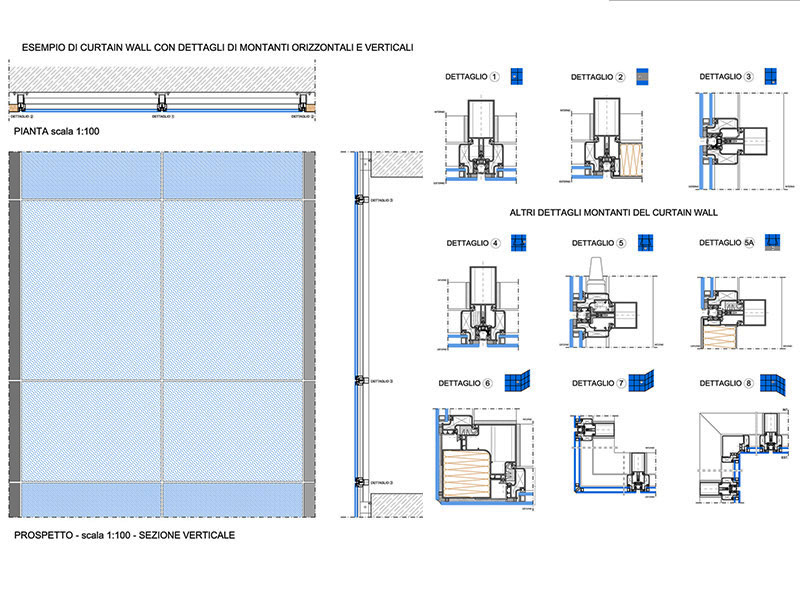

Profili Verticali e Orizzontali: Costituiscono la struttura secondaria alla quale vengono fissati i pannelli. Possono essere in acciaio, alluminio o altri materiali ad alta resistenza.
Profili di Compensazione: Utilizzati per compensare le tolleranze di costruzione e facilitare l'installazione.

Sistemi di Staffatura Interna:

Sistema a Spalletta: In cui i pannelli sono fissati a spalle che sporgono dalla struttura principale.
Sistema a Traverse: Utilizza traverse orizzontali alle quali vengono fissati i pannelli, spesso combinato con montanti verticali.

Accessori di Fissaggio

Viti e Bulloni Speciali: Specificamente progettati per il curtain-wall, garantendo alta resistenza alla corrosione e durabilità.
Guarnizioni e Sigillanti: Fondamentali per garantire l'impermeabilità e l'isolamento termico e acustico della facciata

Considerazioni Progettuali

Resistenza al Vento e ai Carichi Sismici: I supporti devono essere progettati per resistere alle forze dinamiche, come vento e terremoti.
Movimenti Termici: I materiali devono permettere la dilatazione e contrazione termica senza compromettere la struttura.
Isolamento Termico e Acustico: L'uso di guarnizioni e materiali isolanti è cruciale per mantenere l'efficienza energetica dell'edificio.
Durabilità e Manutenzione: Materiali resistenti alla corrosione e facilmente accessibili per la manutenzione sono preferibili per prolungare la vita utile della facciata.

Questi componenti e considerazioni progettuali sono essenziali per garantire la sicurezza, l'estetica e la funzionalità di un sistema di curtain-wall.

Fonte delle immagini: Harmon Curtain Wall Installation

L'installazione di un curtain-wall (facciata continua) è un processo complesso che richiede una pianificazione accurata e una corretta esecuzione. Di seguito è riportata una guida generale passo-passo per l'installazione di un curtain-wall:

1. Pianificazione e Progettazione

Analisi del Progetto: esaminare i disegni tecnici e le specifiche del progetto per capire i requisiti del curtain-wall.
Verifica Strutturale: assicurarsi che la struttura portante dell'edificio sia in grado di sostenere il curtain-wall.
Materiali e Componenti: ordinare tutti i materiali necessari, inclusi pannelli, staffe, guarnizioni, viti e sigillanti.

2. Preparazione del Sito

Sicurezza del Cantiere: assicurarsi che il sito di lavoro sia sicuro, con tutte le misure di sicurezza adeguate in atto.
Attrezzature e Macchinari: preparare gru, piattaforme elevatrici e altri strumenti necessari per il sollevamento e l'installazione dei pannelli.

3. Installazione dei Supporti

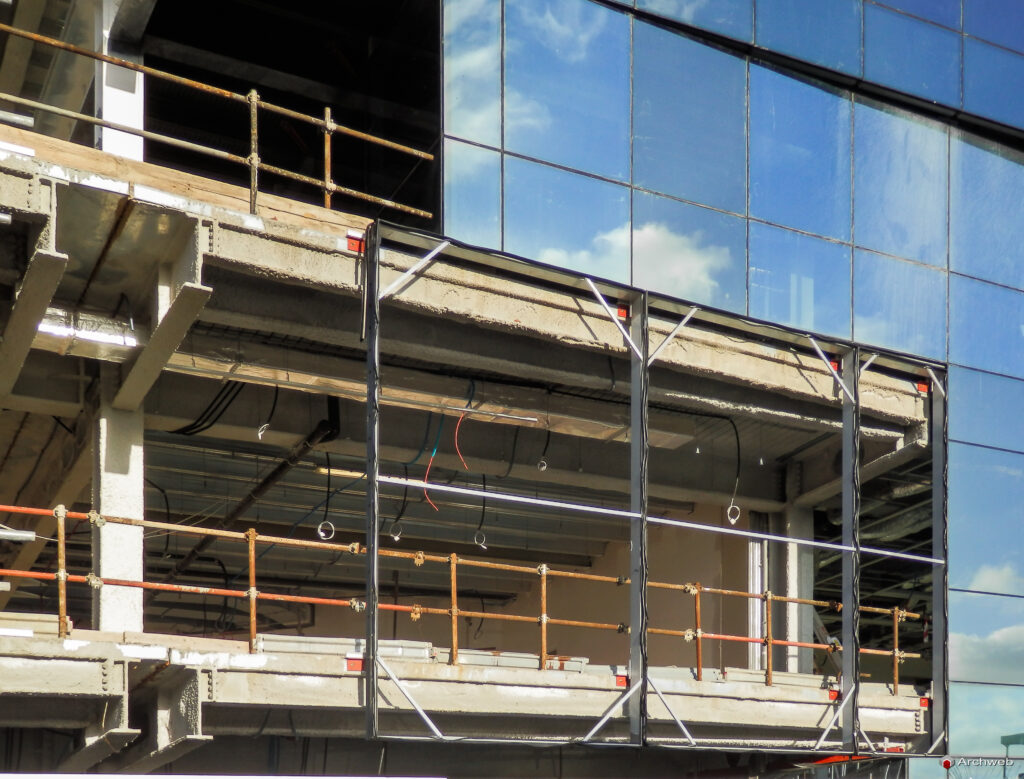

Installazione delle Staffe: fissare le staffe di ancoraggio alla struttura principale dell'edificio secondo i disegni tecnici.
Allineamento e Livellamento: utilizzare strumenti di misura per garantire che le staffe siano correttamente allineate e livellate.

4. Montaggio dei Pannelli

Posizionamento dei Pannelli: sollevare i pannelli del curtain-wall utilizzando una gru e posizionali sulle staffe di ancoraggio.
Fissaggio Temporaneo: usare fissaggi temporanei per mantenere i pannelli in posizione mentre vengono allineati.
Allineamento: regolare i pannelli per assicurare che siano perfettamente allineati sia verticalmente che orizzontalmente.

5. Fissaggio Finale

Fissaggio Definitivo: una volta che i pannelli sono allineati correttamente, fissare permanentemente i pannelli alle staffe di ancoraggio.
Installazione delle Guarnizioni: applicare le guarnizioni tra i pannelli per garantire l'impermeabilità e l'isolamento termico e acustico.
Sigillatura: sigillare tutte le giunzioni tra i pannelli con sigillanti appositi per prevenire infiltrazioni d'acqua.

6. Controlli di Qualità

Ispezione Visiva: controllare visivamente tutte le connessioni e le sigillature per assicurarsi che siano corrette.
Test di Impermeabilità: eseguire test di impermeabilità per verificare che non ci siano perdite d'acqua.
Verifica Strutturale: assicurarsi che tutti i pannelli siano saldamente ancorati e che la struttura sia stabile.

7. Finiture e Pulizia

Pulizia dei Pannelli: pulire i pannelli per rimuovere eventuali detriti o segni di installazione.
Rimozione dei Fissaggi Temporanei: rimuovere tutti i fissaggi temporanei utilizzati durante l'allineamento.
Installazione degli Accessori: aggiungere eventuali accessori come parapetti, schermature solari o elementi decorativi.

8. Manutenzione e Ispezioni Future

Manuale di Manutenzione: fornire un manuale di manutenzione che descriva le procedure di pulizia e manutenzione periodica.
Ispezioni Regolari: programmare ispezioni regolari per verificare lo stato delle guarnizioni, dei sigillanti e dei fissaggi.

Considerazioni Finali

Normative e Certificazioni: assicurarsi che l'installazione rispetti tutte le normative locali e ottienere le necessarie certificazioni.
Sicurezza: mantenere sempre elevate misure di sicurezza durante tutto il processo di installazione.

L'installazione di un curtain-wall richiede personale specializzato e attrezzature adeguate. È fondamentale seguire attentamente tutte le fasi del processo per garantire un'installazione sicura e di qualità.

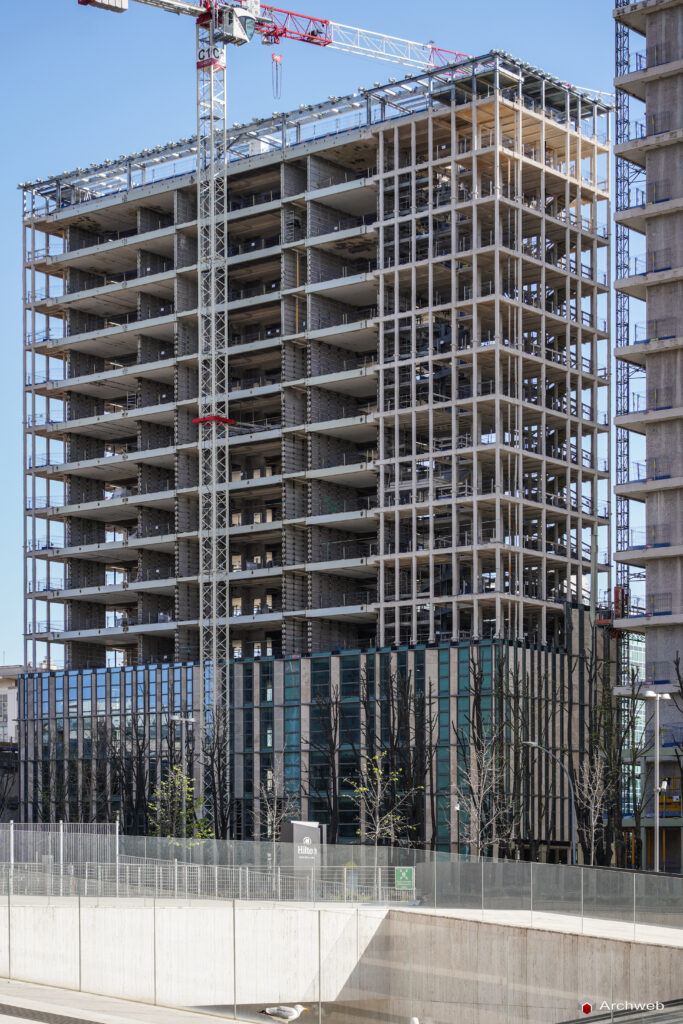

Album 1 - Edificio in costruzione a Bologna

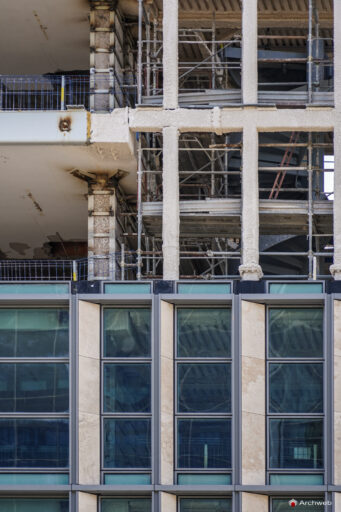

Album 2 - Complesso immobiliare "Torri dell'Eur" a Roma

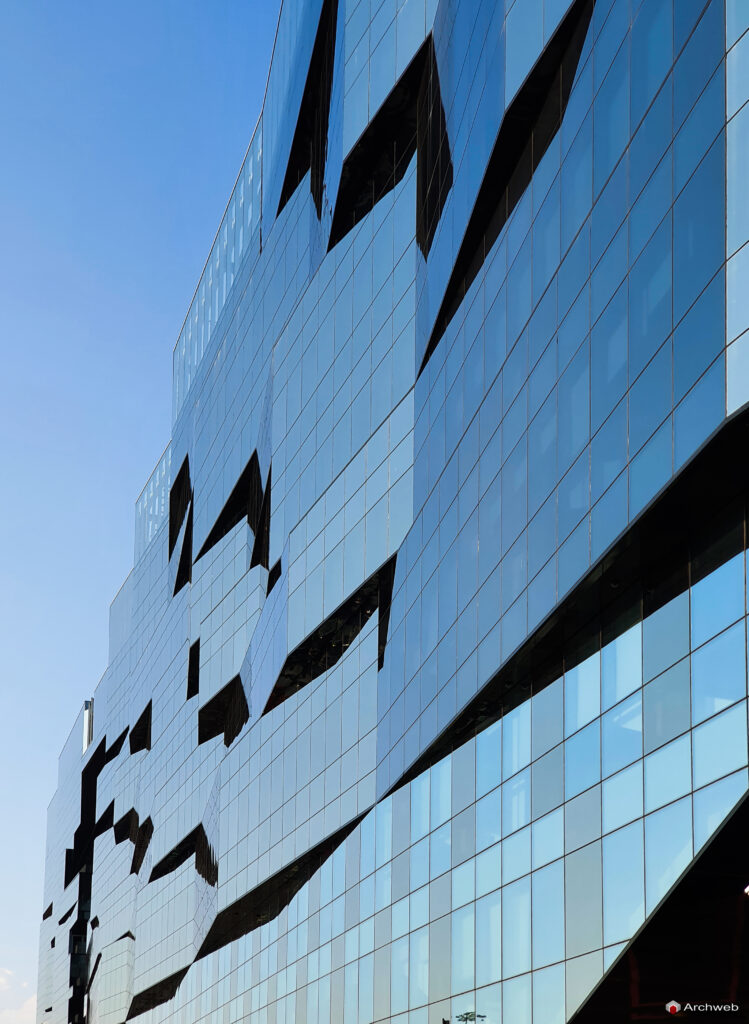

Album 3 - Headquarters Enel Green Power S.p.A. in via Regina margherita a Roma

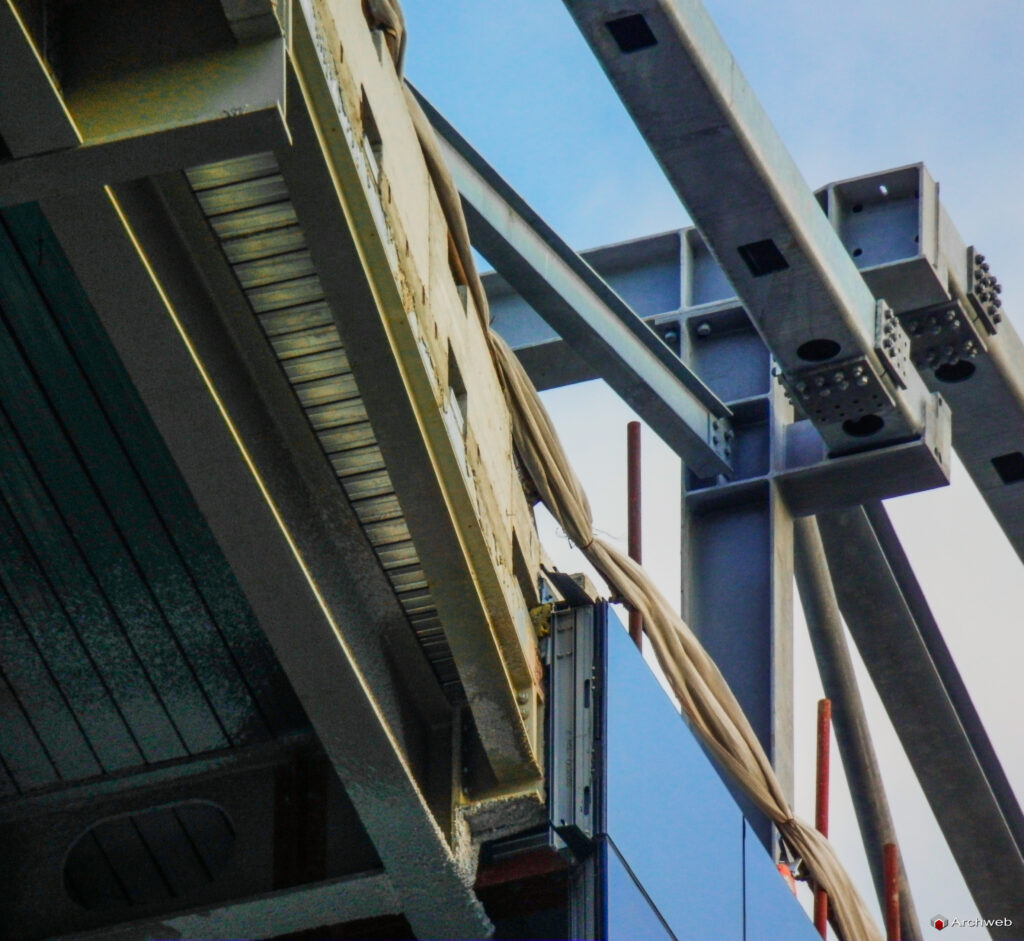

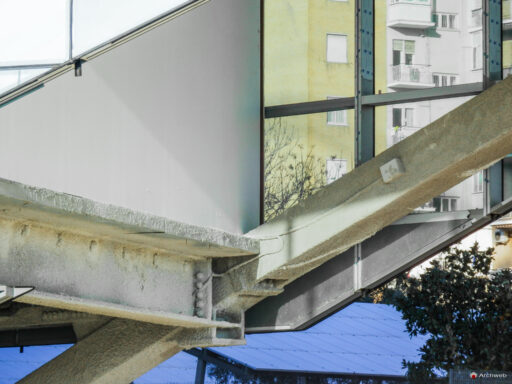

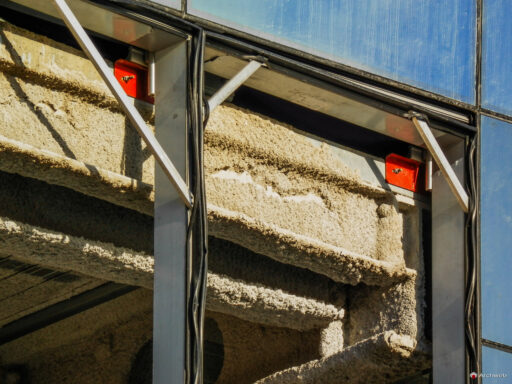

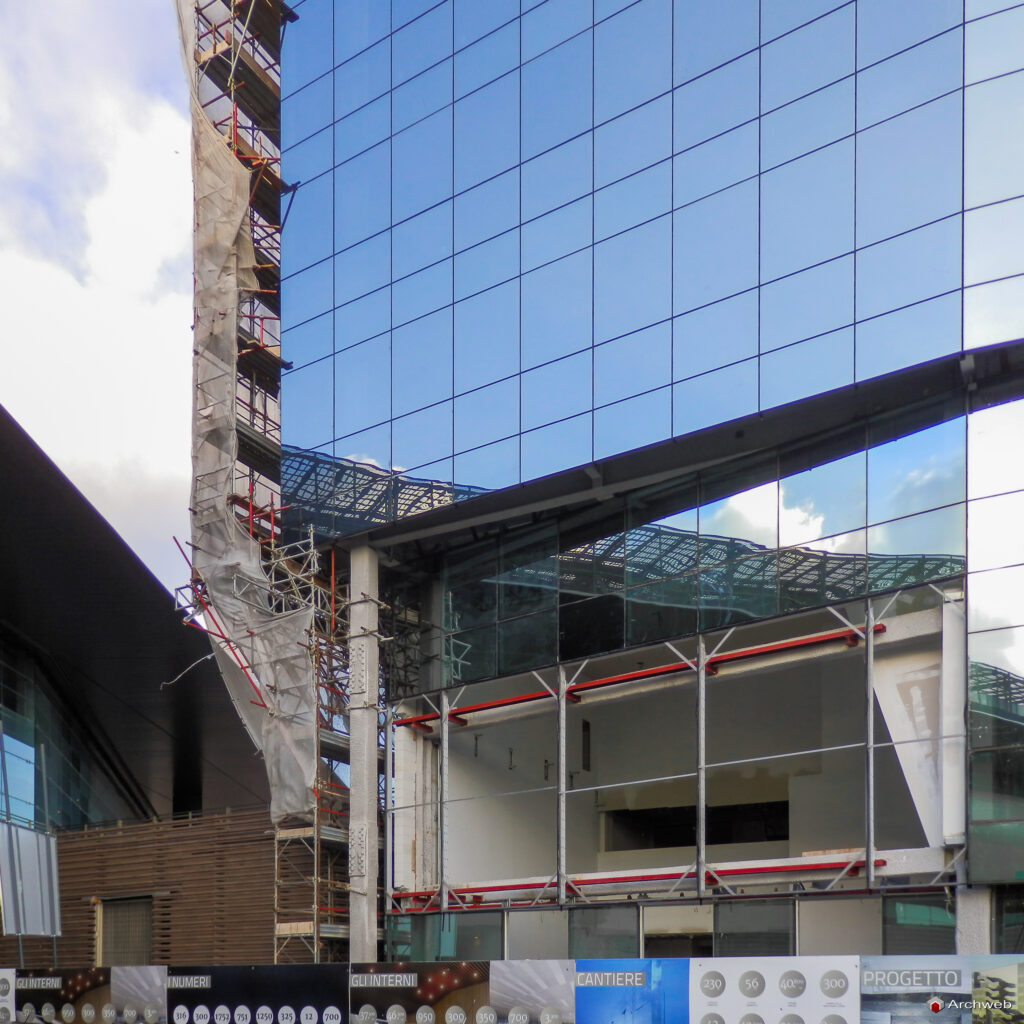

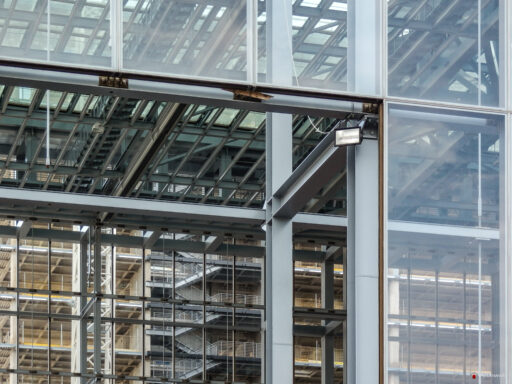

Album 4 - Centro Congressi Roma "La Nuvola"
Album 5 - Hilton Rome Eur La Lama
Album 6 - BNL Direzione Generale Roma Tiburtina
